Пройдемося по основним характеристикам камер, які безпосередньо впливають на якість зображення, сфери застосування і т.д.
Матриця.
На даний момент, в камерах відеоспостереження Рівне використовуються два види матриць:
· CCD (ПЗС),
· CMOS (КМОП).
CCD матриці видають більш якісне зображення, передають краще кольори і відтінки, у них більше динамічний діапазон, з меншою кількістю власних шумів і хорошу світлочутливість. Але вартість таких матриць вище. CMOS ж мають більш низьку вартість, і менше енергоспоживання. В останні роки характеристики обох типів матриць поліпшувалися, тому при виборі камери для відеоспостереження Рівне, тип матриці вже не грає головної ролі.
Розмір матриці.
Існують різні розміри матриць – 1 “, 1/2”, 1 / 2,7 “, 1 / 2,8”, 1/3 “, 1/4”. Більший розмір матриці, визначає більший кут огляду, при інших рівних умовах. Найбільш поширені камери відеонагляду в Рівне з матрицями 1/3 і 1/4 “.
Кут огляду.
Кут огляду є одним з основних критеріїв при виборі камери відеоспостереження в Рівному, оскільки визначає контрольовану нею зону спостереження. Залежить цей кут від фокусної відстані об’єктива камери відеонагляду Рівне і формату (розміру) її матриці. Малюнок нижче дає уявлення про залежність горизонтального кута огляду від фокусної відстані.
Вертикальний кут огляду буде менше за рахунок співвідношення сторін матриці (в мережі можна знайти таблиці із зазначенням усіх кутків (горизонтальний, вертикальний, діагональний) на різних фокусних відстані і для різного розміру матриць).
Фокусна відстань.
Визначає кут огляду об’єктива, а відповідно розмір зображення і ступінь його деталізації. Чим більше фокусна відстань об’єктива , тим більшу дальність видимості має камера відеоспостереження Рівне, але кут огляду зменшується. І навпаки, короткофокусні камери маю великий кут огляду, але далеко стоять об’єкти вже будуть невиразні.
Розширення камери відеонагляду у Ріввному.
Незважаючи на те, що розширення камери відеоспостереження Рівне визначається кількістю пікселів її матриці, для аналогових відеокамер вона вказується в ТВЛ (телевізійних лініях).
600 ТВЛ вважається достатнім значенням для камер домашніх / офісних систем відеоспостереження.
Для HD аналогових камер, і IP камер, розширення вказується в мегапікселях.
Чутливість.
Мінімальна освітленість (чутливість) камери відеоспостереження характеризує здатність камери відеоспостереження розрізняти об’єкти в темряві. Вимірюється в люксах. Чим менше число, тим при більш низькій освітленості, камера зможе розрізняти і записувати об’єкти. Кольорові камери відеоспостереження в умовах слабкого освітлення автоматично переходять в режим чорно-білого зображення, в якому чутливість камери набагато вище.
Види камер.
Камери можна розділити за кількома критеріями.
Залежно від місця розміщення:
- внутрішні
- вуличні
За типом корпусу: - купольні
- циліндричні
- квадратні
- мініатюрні
- Speed Dome
За кольоровості зображення: - Чорно-білі
- Кольорові (в умовах недостатньої освітленості, кольорові камери переходять в ч / б режим роботи)
По можливості зміни фокусної відстані:
- з фіксованим об’єктивом
- варіофокальним об’єктивом
За наявності вбудованої ІК – підсвічування:
- з підсвічуванням
- без підсвічування.
Виходячи з даних, отриманих в першому етапі, вибираємо кожну камеру. Наприклад, для установки усередині приміщення можна взяти купольну або мініатюрну (якщо стоїть мета зробити камеру малопомітною), з необхідним кутом огляду (фокусною відстанню). У той же час, для установки на вулиці, необхідно враховувати ще й такі параметри як: пило / вологозахист, температурний режим роботи. Для роботи в умовах недостатньої освітленості, для камер необхідна ИктПідсвічування, і висока чутливість (<0,1люкс).

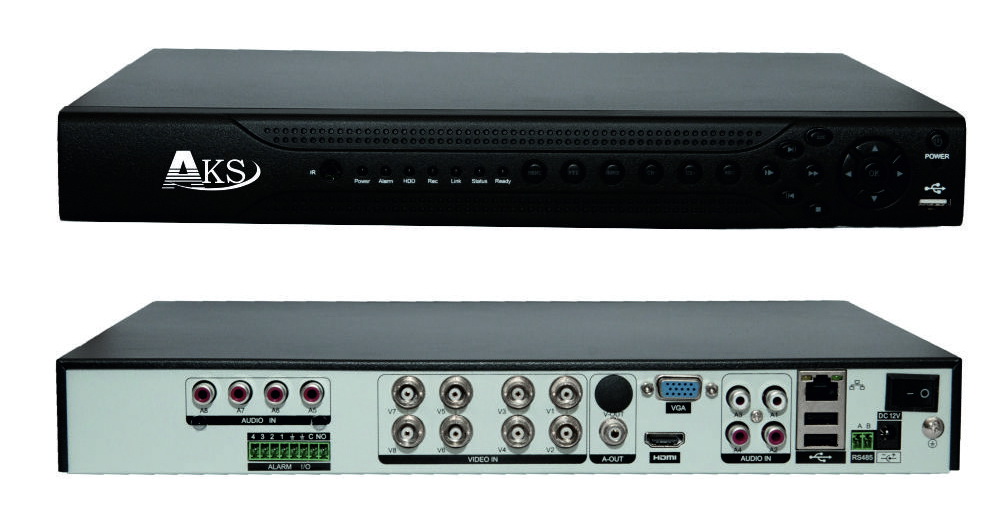

Реєстратори.
На сьогоднішній день, рідкісна система відеоспостереження, використовується тільки для відображення зображення з камер, без із запису і зберігання. У більшості випадків для цих цілей застосовуються цифрові відеореєстратори.
В даний час, більшість реєстраторів, надають достатній рівень оснащеності, що дозволяє побудувати добротні системи.
Крім явного поділу на аналогові і IP, є ще один тип реєстраторів – гібридні. Особливість і перевага їх в тому, що вони дозволяють підключати як аналогові, так і IP камери, що в деяких випадках дуже до речі.
Ключові параметри реєстраторів:
- Кількість підключаються камер: 4, 8, 16, 32 каналу.
- Дозвіл запису. Повинно бути не менше дозволу камер. Наприклад, щоб ефективно використовувати камери 700 ТВЛ відеореєстратор повинен забезпечувати запис якістю 960H (960х576 px).
- Швидкість запису. Кращі моделі забезпечують запис на повній швидкості в 25к / с.
- Кількість жорстких дисків для зберігання відеоархіву, і їх максимальна ємність. Багато хто забуває про такий, здавалося б, другорядний, але насправді дуже важливий параметр. Оскільки від обсягу накопичувача (або накопичувачів) безпосередньо залежить тривалість (глибина) архіву.
- Можливість записувати в різних режимах. Безперервна зйомка, за розкладом, по датчику руху.
- Наявність LAN роз’єму, його швидкості та додаткових функцій по забезпеченню віддаленого доступу / адміністрування системи відеоспостереження.
Оскільки камери ми вже вибрали, не важко вибрати реєстратор. Визначаємо кількість каналів реєстратора (краще, якщо буде запас 1-2 камери на випадок непередбаченого додавання нових камер), характеристики запису відеосигналу повинні бути рівні або перевершувати можливості камер. На даному етапі можна розрахувати приблизний обсяг жорсткого диска необхідний для зберігання потрібного нам архіву (або навпаки, якою глибиною архів можна записати на HDD певного обсягу).
Про правильне живлення.
Оскільки для роботи камер потрібно джерело струму, то його вибір теж дуже важливий. Неправильно обраний блок живлення, або місце його розміщення, може привести до непрацездатності всієї системи відеоспостереження (або її частини).

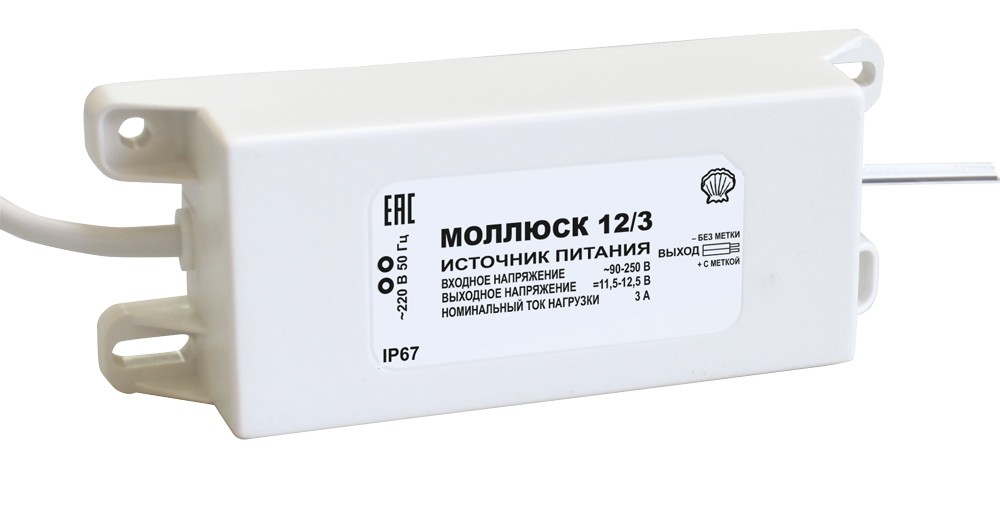

Деякі види використовуваних блоків живлення.
Всі камери характеризуються певним споживанням струму, зазначеним в їх характеристиках. Наприклад, для камер без ІЧ-підсвічування середнє значення близько 100мА, а з ІК-підсвічуванням – близько 700 мА. Виходячи з цих даних і кількості камер, підбираємо блок (блоки) живлення, з запасом ~ 20%. Важливу роль, грає і відстань довжина кабелю живлення до камери. При великих довжинах, камері просто не вистачить напруги для роботи. В інтернеті є калькулятори, які допоможуть вирахувати падіння напруги в кабелі, в залежності від його довжини і січення (діапазон робочої напруги камери і блок вказуються в його характеристиках). Іноді доводиться використовувати кілька блоків живлення, розташовуючи їх ближче до камер.
Деякі IP камери, підтримують технологію PoE – передача живлення через мережевий кабель. Для цього використовуються або спеціальні пристрої – інжектори, або (що частіше) спеціальні комутатори (свічі). Тут необхідно враховувати, що комутатор розрахований на певне навантаження, тому необхідно розраховувати кількість камер, які будуть отримувати від нього живлення.
